绿巨人视频官网氟塑料襯裏層的質量要求

作者：永嘉亞特防腐閥門有限公司來源：http://www.liheextract.com 更新時間：2016-03-31 0:02:09 點擊次數：

绿巨人视频官网氟塑料襯裏層的質量要求

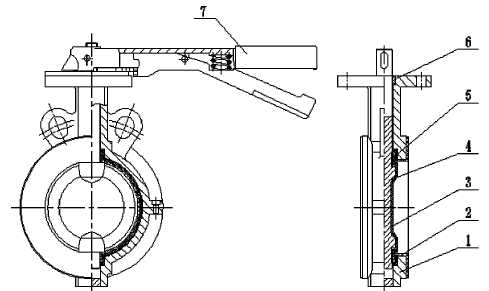

氟塑料襯裏閥門的表麵應當光滑平整、無氣孔、裂紋、夾渣等缺陷。法蘭的翻邊處及其他轉角處應色澤均勻，無泛白現象。並符合GB/T23711.1-2009和GB/T23711.6-2009的規定。氟塑料是高分子材料，有數據表明，氟塑料密度越大滲透係數越小，它們之間有線性關係。氟塑料襯裏層的密度應≥2.16g/cm3，且不允許有雜質存在。

氟塑料的防腐蝕性能，必須達到標準的規定。如不能確定氟塑料的防腐蝕性能，必須按GB/T1763的規定做試驗確認。特別是在更換新牌號氟塑料時要作試驗。用於食品、醫藥、衛生級閥門的襯裏材料，還應無毒、無菌、無雜質清潔衛生的材料，符合GB/T17219的規定。

氟塑料與基體的結合強度，是衡量襯裏質量好壞的標準之一。氟塑料襯裏層應與基體貼合，法蘭麵的襯裏層應襯滿密封麵，並且有扣緊基體的設計結構，襯裏層在負壓0.08MPa條件下，氟塑料襯裏層不出現凸起現象。

製造工藝

1 氟塑料襯裏前的表麵處理

閥門襯裏前，應將受襯麵毛刺、油汙清除幹淨、修磨平整，盡可能使受襯麵達到GB8923中規定的St2級，還可以采用機械加工的方法，將受襯麵加工出T形槽和螺紋溝槽，增加襯裏層與基體的結合強度，防止襯裏層脫殼。將襯裏麵內部轉角處的棱角銳邊倒鈍，內圓角R＞2mm，外圓角R＞3mm，減少應力，防止襯裏層被銳角刺破。應盡量滿足襯裏工藝的要求。

2 模壓成型

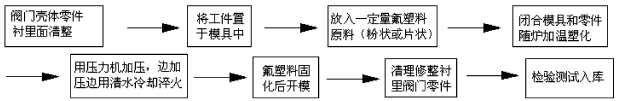

將需要模壓的蝶閥零件放入模具中，送入加熱爐內加溫，加溫到一定溫度，如將氟塑料加熱到290℃～370℃使其熔融，在7～12MPa壓力下，使熔體充滿模具、壓實，冷至150℃脫模即待到製品。見工藝流程圖。
